鑫臺銘軸承、馬達、電機壓裝用伺服壓力機：---鑫臺銘提供。伺服壓力機在軸承、馬達、電機壓裝上的應用。
壓力裝配作業是機械工程中常用的工藝方法。特別是在汽車和汽車零部件行業中，馬達、電機、軸承、襯套等零件的裝配都是采用伺服壓力機裝配實現的。軸承壓裝是伺服壓力機用途中最常見，最實用的一種，軸承是運動部件，壓裝的效果直接影響車輛或者是產品設備的性能和壽命。傳統的壓裝有液壓或者是氣壓為動力的壓裝設備，該壓裝設備在壓裝過程中因為不能有效控制壓裝的壓力和位移，導致壓裝力瞬間過載導致軸承卡死或者是轉動不靈活。
根據我們多年的經驗，軸承對受件的鏜孔加工的要求越高，在軸承的壓磚過程中有效監控壓裝力和位移十分重要。伺服壓裝機因為速度和壓裝力可調，可以很好的解決因為速度的原因造成壓裝過載，同時配合壓裝力和位移的檢測，能有效判斷壓裝效果，壓裝參數可以保存，適應主機廠對壓裝部件的可追溯性。軸承安裝是否正確，直接影響軸承使用時的精度、壽命和性能。軸承與軸的配合一般為過盈配合，用伺服壓機時需注意，安裝壓力應直接施加于過盈配合的軸承套圈端面上，而且過盈力不可過大，否則會(huì )在軸承工作表面上造成壓傷，導致軸承很快地損壞。
在電機裝配線中，伺服壓力機自動化只是提升產品效率的一種方式。但是實際上電機裝配品質的提升，更多需要關注的是裝配過程中工藝的實現。在整個電機裝配過程中，除了電機特有的裝配工藝如充磁，動平衡，繞線等，還有幾個傳統的工藝如壓裝，注油，焊接等。其中壓裝工藝在電機裝配中應用多，也廣泛。如壓軸承到轉子，壓卡簧，壓硅鋼片到轉子，壓換向器，壓軸承到殼體等等。

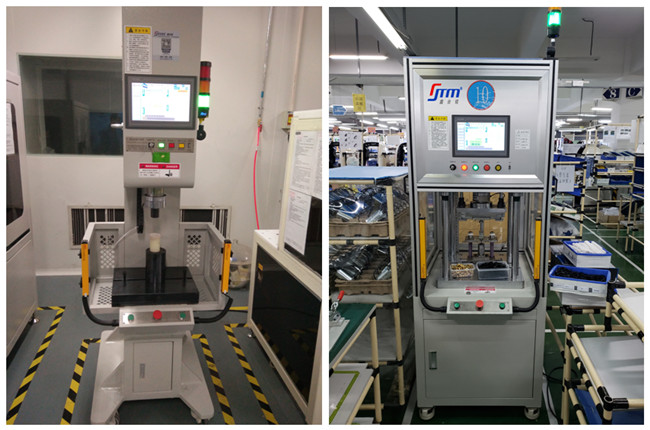

伺服壓力機（又稱：伺服壓裝機、伺服壓入機、伺服壓合機、伺服壓接機、伺服壓床）由伺服電缸、伺服壓裝軟件、控制箱、模塊和電纜模塊五部分組成，采用模塊化伺服控制系統，實現力、位移、時間數據實時采集和分析，可進行力與位移監控、力與時間監控；具有壓力控制、位移控制、速度控制，適用于對壓裝工藝有嚴格要求的場合。模塊一體化的設計方便集成于單機壓裝設備和自動裝配線集成。
伺服壓力機系統通常由一個壓裝模塊也稱為“壓裝主軸”，一個伺服放大器和一個力位移評估單元組成。同時配備過程監控系統用于過程質量監控。系統基于力和位移傳感器提供的數據，評估并記錄壓裝和裝配工藝過程中產生的力位移情況（XY曲線）。除過程監控外，還可對工藝過程進行實時控制。為此，伺服壓裝系統提供如下標準功能：壓裝力控制、斜率和拐點檢測，以及基于信號或位置的壓裝功能。
伺服壓力機控制軟件基于windows平臺，界面友好、操作簡單，支持二次開發。實現壓裝工藝流程編制，壓力位移曲線、壓力時間曲線實時顯示，一個工件多個壓裝步驟、多條壓裝曲線同時顯示。支持判斷窗口、包絡(luò )線、測量等評估功能、輸出OK/NG結果，用戶等級化管理可以設置不同權限。壓裝歷史記錄、操作日志、報警日志查詢。
1、力的控制校準實現自動化一鍵完成，設備變形補償實現自動化一鍵完成，操作異常簡單，精度國內領先。
2、支持一對多控制，支持一工件多個壓裝步驟多條壓裝曲線記錄、窗口判形；自動工裝換型，實現一臺壓機完成多種零部件裝配，讓復雜壓裝控制成為簡單操作。
3、壓裝流程的步驟數量不受限制，同時支持判斷分支，絕大多數情況省去PLC，操作調試更加方便。
4、可以代替PLC部分功能，實時性更好，操作更簡單。
5、接口多樣靈活支持I/O、TCP/IP、OPC等多種控制方式；可選擇支持Profinet、EtherNet/IP、EtherCAT協議。
力-位移曲線：
1、軸承最初壓入轉向節的壓力。
2、線性部分反映了軸承部件的相對運動到轉向節止端的過程。
3、就是反應了軸承部件壓到軸承止端后隨著負載的增加的情況。在2到3之間的過渡部分即軸承部件壓入后，直到軸承止端到達零件前的壓入力為20-50KN壓力低于20KN或者高于50KN則為NG件在軸承部件壓入轉向節時增加力量-需要在5-10s內完成力-位移曲線圖。
伺服壓力機7大核心優勢：
1、伺服控制技術。精度高，節能環保。
2、壓力-位移實時監測。過程數據完全采集。
3、多零件順序裝配，一機多用。
4、多樣壓裝模式，力控制，位移控制，外接信號控制。
5、模塊化設計，客戶定制。單工位站，智能裝配線。
6、自動判斷壓裝結果，良品生產100%。
7、裝配與檢測一體，確保產品質量合格。集過程控制及檢測于一體，實時顯示壓力-位移-時間曲線。同時對壓裝過程進行評判，壓裝過程可控制，壓裝結果可追溯。
伺服壓力機控制器實現控制過程的數據傳輸；液晶觸摸屏作為用戶操作界面，實現壓入壓力值、位移值的設定、顯示壓裝過程中位移與壓力變化曲線，壓裝過程壓力變化監測。A階段表示壓機壓頭剛好與零件或者壓裝輔具接觸，B階段表示壓機把零件已經壓裝到位，但是從壓裝壓力-壓裝位移圖上可以看出來，零件壓裝到位后，位移不再變化，而壓裝壓力在不斷地增大，在這種情況下，如果壓裝壓力超過零部件承受的壓力，存在壓潰零部件風險，特別是變速器軸承的壓裝過程。在這種情況下，我們得采取措施對壓裝過程進行控制，保證產品零部件裝配質量。
1、系統管理員用戶可根據實際需求新增、刪除操作用戶并分配操作權限以限定操作用戶的行為。
2、具備配方記憶功能，更換產品型號時只需要調出以前此型號使用過的配方即可進行生產活動，無需重復繁雜的調試工作。
3、設備具有位置和壓力兩種控制模式，用戶可根據實際需求進行選擇。
4、設備具備過程壓力曲線描繪功能。
5、設備具有對于零件壓入的過程產生的過盈數據、壓力峰值數據、到位位置數據的判定及報警輸出功能，幫助用戶及時的知道壓裝產品的質量情況。
6、設備具有條形碼掃描功能，可以幫助用戶快速的存儲、調用配方參數并且使產品質量可追溯。
7、可對壓裝到位數據、峰值壓力、5點檢測數據，存入人機，并可通過U盤，以EXCEL格式下載至個人電腦，也可通過網絡(luò )直接保存到個人電腦。
