壓模電感自動生產線工藝流程

來源：鑫臺銘時間：2021-06-24 19:09瀏覽次數：- | 分享加入收藏

壓模電感自動生產線工藝流程---鑫臺銘提供。為滿足客戶對超薄型壓模電感能實現連續、高效、高質量的生產提供專項的解決辦法。對相關技術要求、生產能力、品質要求等，并結合現況生產工藝分析，特提供以下技術方案，以供雙方交流。

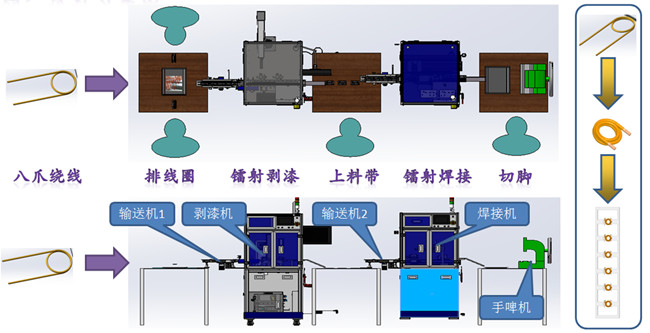

1、繞線--切腳收料:

設備所占面積：長度7.5M*寬1.9M。

生產流程：繞線-壓腳-鐳射剝漆-整腳-上銅帶-鐳射焊接-脫料-切腳-收料。

投入設備：繞線2臺，壓腳1臺，剝漆整腳1臺，上料焊接1臺，切腳收料1臺，輸送機4臺，鐳射剝漆機1臺。

投入治具：承載治具板80-100pcs。

生產效率：3.8-4.8K/H。

投入人力：0.5人。

繞線能力：

1)、可實現內外、外外繞線。

2)、可承制02-12系列產品的線圈繞制。

3)、扁平線、圓線均可。

4)、繞線范圍：扁平線可繞0.04x0.12, 圓線0.1mm-0.6mm。

生產節拍：繞線0.9S/PCS，壓腳0.58S/PCS，鐳射剝漆0.7S/PCS，整腳0.6S/PCS，上銅帶0.625S/PCS，鐳射焊接0.8S/PCS，切腳收料0.75S/PCS。

2、冷壓--彈夾收料:

設備所占面積：長度5.5M*寬1.5M。

生產流程：冷壓-翻轉植入-熱壓-收料。

投入設備：冷壓上料機1臺，翻轉植入機1臺，熱壓上料機1臺，收料機1臺，輸送機1臺，機械手臂4套。

投入熱壓中模板：10pcs。

生產效率：以30/40產品評估在5-5.5K/H。

投入人力：0.5人

適應產品范圍：符合25/20/30/40/50/60產品，對超薄型電感類產品生產有較大優勢。

壓模電感繞線焊接一體機防爆伺服壓力機簡介

本文標簽：壓模電感自動生產線
