伺服壓裝機在電機裝配中的應用

來源：鑫臺銘時間：2020-05-06 11:30瀏覽次數：- | 分享加入收藏

在電機裝配線中，鑫臺銘伺服壓裝機自動化只是提升產品效率的一種方式。但是實際上電機裝配品質的提升，更多需要關注的是裝配過程中工藝的實現。在整個電機裝配過程中，除了電機特有的裝配工藝如充磁，動平衡，繞線等，還有幾個傳統的工藝如壓裝，注油，焊接等。其中壓裝工藝在電機裝配中應用最多，也最為廣泛。如壓軸承到轉子，壓卡簧，壓硅鋼片到轉子，壓換向器，壓軸承到殼體等等。只是一個簡單的壓裝其中涉及的知識點之深，也是讓人感嘆。

這里我提出幾種壓裝工藝常用的解決方案，以供大家探討學習。都是經驗知識，沒有科學系統的驗證，不對的地方請指正。伺服壓裝機壓裝不到位、壓裝力過大、壓裝力過小等幾種失效模式主要是由于直徑尺寸公差波動造成的。為避免這些失效模式，壓裝工藝都會(huì )提出力和位移監控。一般也就要求到MIN力，MAX力檢測，壓入深度檢測。但是還有一種情況：如壓軸承到轉子，如果轉子軸，軸跳動不合格的話，在壓裝過程中，壓裝力會(huì )出現忽大忽小。那么簡單地力和位移檢測是實現不了的。

根據工藝要求選擇不同的壓裝方式和檢測方式。這里工藝要求說得比較籠統。實際上這得根據產品各項屬性來辨別，比如軸加工方式?jīng)Q定了軸主要誤差在哪里，是徑向誤差還是軸向誤差，還是跳動誤差，還有材質屬性，剛性，延展性，熱效應。

不深入探討，總結一句話：哪里不行，測哪里。

常用檢測方式：伺服壓裝機力監控，位移監控，力和位移監控。

壓裝力驅動單元：

實現這幾種檢測方式硬件需要以下組成軟硬件：

氣缸壓裝：

受氣源影響巨大，采集到的力十分不穩定，當然可以加比例調壓閥穩定氣壓，但是氣體自身的壓縮性不可控制，因此氣缸壓裝所采集到的數據不是很可靠，不過價格便宜。要求不高可以選擇。

液壓壓裝：

壓裝過程穩定，輸出力大，缺點液壓站維護成本高，漏油問題一直在。數據采集比較穩定。

氣液增壓缸壓裝：

輸出力大，維護簡單。性?xún)r(jià)比高。缺點壓裝力行程短，適合短距離壓裝

電動推缸壓裝：

壓裝行程長，柔性高，可隨意設置壓裝速度等，缺點：一般輸出力小于10T，價格有點高。

伺服電動壓裝缸

完美，缺點價格高。電子壓機是閉環控制能夠實現多種監控模式。

數據處理部分：

PLC：

采集頻率不高，容易丟失關鍵數據，只能做簡易檢測

PC和采集卡：

采集頻率高，可以根據需要設計檢測要求。缺點對編程人員能力要求高。（比如我要求在整個壓裝過程中波鋒值不得超過1/3的波峰設置值。當1/5的波峰谷數值超過3個也算不合格。這個程序就不好編。）

專用力和位移監控儀：

集成了控制卡，內置了部分判斷程序，直接用就可以了，價格稍高。

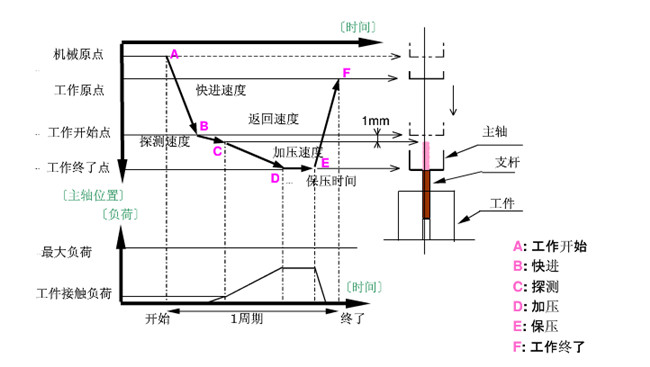

力和位移監控曲線介紹：

在許多壓裝情況，多數采用監控壓裝力與壓裝行程之間的關系曲線。

1.測量方程：y=f（x）。

Y軸縱坐標代表壓裝力，X橫軸坐標代表壓裝行程。這個圖表示當壓裝時產生的力變化與壓裝行程相對應的關系曲線圖，一個可選的X采樣率，決定了X-Y數據的讀取。

優點：只辨認X值的變化。與時間控制讀取不同，檢測數據存儲器不需要裝載沒有必要的數據。如：在一個自動反饋設備的中間停止時期。然而對于特別陡峭的曲線上升段（此時X方向幾乎不發生變化），該方程并不適用。在這種情況下，我們推薦以下2個方程。

2.測試方程：y=f（x,t）

Y和X數據同步被儲存，且存取數量是通過測試時間變化（采樣時間）來決定的。

優點：對于位移變化量很小的曲線，用位移變化采樣無法采到足夠的數據，可以用這種方程來解決，因為它是以測試時間變化（采樣時間）來決定數據采集的。

3.測試方程y=f（t）

測試值Y作為時間t的變量進行讀取。

優點：不需要X傳感器（例如：壓入的位移傳感器）

條件：需要保持相同的速度VS時間，否則曲線會(huì )受到速度VS時間不同而發生形變。

工件不會(huì )安放到100%準確的壓入位置。工件進入時會(huì )略高于或略低于壓入位置。這會(huì )產生力-位移曲線在位移方向上的偏移。這樣，即使您生產了一個OK的產品，曲線也有可能給出NOK的判斷。為了避免這種情況的發生，用戶可以更具需要選取分析窗口的位移參考點。

總結：

零零散散說了這么多，很多人在硬件選擇上都會(huì )很糾結，特別是在伺服壓裝驅動機構問題上，一分價錢一份貨，完美與價格成正比。
