伺服壓力機(線路板專用)

來源：鑫臺銘時間：2021-01-13 11:52瀏覽次數：- | 分享加入收藏

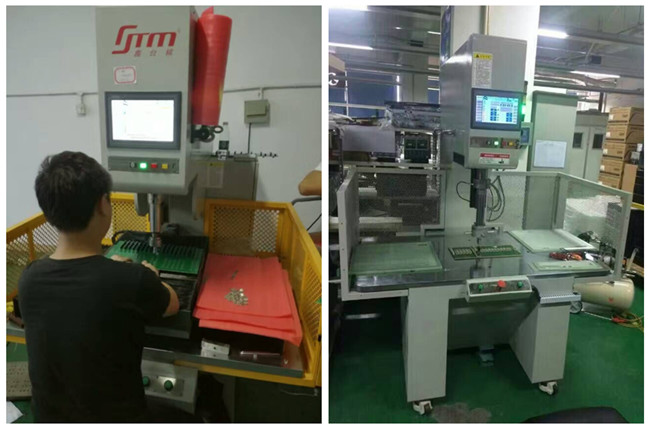

鑫臺銘伺服壓力機(線路板專用)---伺服線路板壓力機，線路板壓裝機。

線路板又稱電路板，PCB板，印刷線路板或印刷電路板，FPC線路板，柔性線路板等。電路板是電路迷你化、直觀化，對于固定電路的批量生產和優化用電器布局起重要作用。線路板按特性來分的話分為軟板(FPC)，硬板(PCB)，軟硬結合板(FPCB)。

傳統PCB板的電子元件及pin針等都是采用焊接的形式進行連接。隨著工藝的不斷發展，現在pin針和PCB板的連接采用鑫臺銘伺服壓力機壓接的形式。

鑫臺銘伺服壓力機是由伺服電機驅動高精度滾珠絲桿進行精密壓力裝配作業。能夠在壓力裝配作業中實現壓裝力的全過程閉環控制。伺服壓力機是采用交流伺服電機驅動，通過高精度滾珠絲杠把回轉力量改變?yōu)榇怪狈较?，依靠裝載于驅動部位前端的壓力傳感器控制管理壓力，依靠編碼器控制管理位置，同時向工作對象施加壓力，從而達到加工目的的裝置。

鑫臺銘伺服壓力機，伺服壓裝機配備高精度伺服電機（可實現高強度、高速度、高精度運動、運動平穩、低噪音、安全系數高），具備力和位移雙重控制、工作臺可升降等特點、力精度可達±0.5％。

伺服壓力機主要技術指標：

位移測量分辨率：0.001mm

重復定位精度：0.01mm

速度范圍：0.1-180mm/s

探測速度：0.1-10mm/s

壓裝速度：0.1-5mm/s

有效力檢測范圍：10％-100％FS

力測量精度：±0.5％

壓接工藝相比傳統的焊接工藝，壓接工藝優點主要體現在：

1、PCB上無熱應力；

2、沒有影響可靠連接的焊劑殘渣、錫珠、錫絲；

3、沒有焊接工藝中常見的虛焊、短路；

4、確定的接觸阻抗，良好的高頻性能；

5、整個連接器或單個針腳都很容易替換，方便各個針腳的合理使用，也具有良好的可維修性；

6、采用壓接工藝的PCB不需要清洗，節約成本，環保安全。

根據pin針自身結構特點及與PCB板連接針腳凸起高度的工藝要求，我們可以總結如下pin針壓接的工藝要求：

1. 壓裝力不能過小，否則pin針與PCB板可能虛接不良

2. 壓裝力不能過大，否則pin針可能被壓裝變形，且錯過魚眼最大摩擦力位置，也會(huì )造成虛接。

3. pin針壓入后，在PCB板另一端凸起高度必須在工藝要求范圍內。

通過曲線我們可以看到隨著位移向下前進，pin針與PCB板開始接觸受力（Y軸力值增大），為了控制pin針凸起的高度，使用鑫臺銘伺服壓力機系統功能。

伺服壓力機(連接器專用)伺服壓力機(儀器儀表壓裝)
