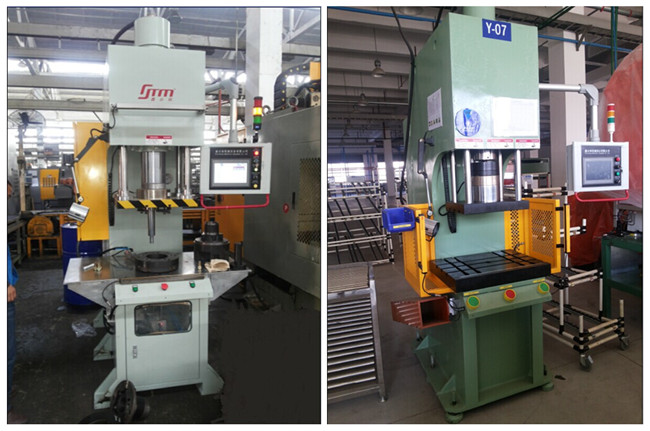

一種伺服電機驅動高性能節能型雙動液壓機叫伺服液壓機。
普通液壓機中的快速充液和方向控制回路,但將交流伺服電機加定量油泵組成的可控液壓源取代普通感應電機驅動的不可控液壓源,與各種傳感器結合,通過電機控制、調節,以實現系統的節能性壓力、位置、速度控制;
在主缸和輔助缸中增加位移傳感器,并在主缸進油路中增設壓力傳感器,實現位置、速度、壓力的閉環控制;
在輔助缸出油口增設比例溢流閥,以實現輔助缸變壓邊力浮動壓邊。
電機為大功率交流伺服電機,電機與控制器連接,通過控制電機的速度來實現流量的控制,實現主油路容積調速、調壓。
充分利用大功率交流伺服電機具有效率高,可控、可調、可靠性好的優點,實現工藝參數的優化、從而提高液壓機性能、減少能量消耗。
裝備領域的高性能液壓機,特別是一種伺服電機驅動高性能節能型雙動液壓機,屬于液壓機的創(chuàng )新技術。
液壓機是一種重要的裝備,由電動機驅動液壓泵產生高壓液體,通過液壓缸產生直線運動進行工作。由于液壓機加工適應性廣,廣泛應用于金屬和非金屬的成形加工。
將大功率交流伺服電機應用于液壓機,取代普通感應異步電機,可以簡化液壓系統結構、提高性能、節省能量。
由于采用將大功率交流伺服電機應用于液壓機,取代普通感應異步電機的結構,充分利用大功率交流伺服電機具有效率高,可控、可調、可靠性好的優點,從而可以簡化液壓機的液壓系統結構,節省能量,提高性能,克服傳統液壓機的一系列缺點。
保留了普通液壓機的快速油路及方向控制,增加主缸壓力傳感器、主缸和輔助缸位移傳感器。不但能實現普通液壓機主缸快速下行、回程,慢速工作行程、保壓、快速回程以及輔助缸上行、下行等工作模式,且工作行程的主缸速度、壓力可進行實時控制;可實現變壓力浮動壓邊。
充分利用伺服電機可頻繁啟動、可變速的特性,實現伺服控制,從而提高液壓機性能和減少能耗,使液壓機工作性能提高。實現容積調速、取消待機泄荷,大大減少能耗。
