燃料電池電堆壓裝設備-東莞伺服壓力機

來源：鑫臺銘時間：2020-11-14 11:13瀏覽次數：- | 分享加入收藏

燃料電池電堆由端板、絕緣板、集流板、單電池（包含雙極板和MEA）組成，他們之間通過鑫臺銘東莞伺服壓力機施加壓力被組裝到一起。這些零部件之間通過螺釘和端板組合施加的壓力被組合成了一個短電堆。

1、電堆組裝裝置和流程：

用于電堆組裝的設備基本構造簡單，最基本的功能是向電堆施加夾壓力。除此之外，電堆壓力機還可以方便裝配的校準桿、方便均勻施加壓力的壓縮塊、底座以及一些氣密性檢測等。目前已經有許多電堆自動化組裝設備面世，常見的有鑫臺銘的東莞伺服壓力機，但基本組裝原理與流程還是相似的：

1）、將雙極板、膜電極（此處為碳紙-CCM-碳紙）、雙極板按順序依次疊加在已安裝好絕緣板、集流板的下端板上，組裝出第一個單電池；

2）、重復以上步驟，利用組裝輔助定位裝置把單電池整齊地疊加成電堆；

3）、安裝好最后的單電池后，疊上上端板部分，使用組裝機施加設計好的壓力將電堆壓緊；

4）、向電堆的進氣歧管安裝好氣密性測試設備（此處用氮氣測試），按照測試流程進行氣密性檢測；

5）、氣密性檢測通過后，在保持壓力的情況下，安裝好螺桿（壓縮力保持裝置）。隨后即可撤除壓力，至此一個電堆就組裝完畢了。

2、組裝方式：

壓裝力可以通過點壓力、線壓力和面壓力來提供。因此衍生出來了許多組裝方式，通過不同的壓裝方式來將電堆組裝起來。目前市面上比較常見的有螺桿壓緊方式和綁帶式壓緊兩種電堆壓緊方式。

螺桿壓緊方式

電堆采用了比較典型的螺桿+端板的均勻壓緊方式。均勻壓縮方式的核心為想方法對電堆內各零部件產生盡量均勻的壓縮力。即通過厚重的端板將螺桿產生的點壓力轉換成對整個電堆均勻的應力。這種方法簡單實用，但是所使用的端板占據了較大的質量和體積。

綁帶式壓緊方式

電堆采用了比較典型的綁帶式壓緊方式。這種方式可以在減少端板厚度和重量的同時，使壓力更均勻的力分布。這種緊壓方法的受力面積更大，可以將壓緊的力更均勻地施加在端板上。

3、壓力對電堆的影響

壓力對于燃料電池電堆來說影響重大，電堆的性能和穩定性會(huì )受其影響。壓力既不能太大也不能太小，它必須在一個合理的范圍內。從電堆結構上看，壓力會(huì )對各個部分都有影響。

MEA:

較小的壓力也會(huì )導致雙極板與GDL之間的接觸面積與接觸力不夠，導致接觸電阻上升，電堆性能下降。同時壓力還會(huì )影響GDL層的孔隙率，進而影響GDL的通水和通氣性。較大的壓力會(huì )導致GDL產生塑性形變，改變其特性。高壓力對質子交換膜來說也有較大的風險，較高的壓力配合質子交換膜的膨脹收縮過程，會(huì )使質子交換膜更容易出現裂紋和針孔。另外，有對質子交換膜的研究顯示高壓力會(huì )導致氟化物的加速產生，而這是導致質子交換膜壽命減少的一個重要原因。

密封結構：

當壓力太小時，電堆內的密封結構無法起到足夠的密封作用，會(huì )導致漏氣從而引發安全問題。如果壓得不夠緊的話，各零部件之間的摩擦力也會(huì )相應減小。當電堆遇到晃動、沖擊等會(huì )對電堆產生橫向應力的情境時，各零部件之間的摩擦力就不足以保持電堆的結構穩定，零部件之間的錯位會(huì )導致電堆無法正常工作。

膠墊或者O圈的電堆密封結構經常使用硅膠材料制成。有研究顯示，雖然溫度是對其壽命的主要影響因素，但是像電堆中這樣的高應力也會(huì )一定程度上加速這個老化過程。老化的密封材料主要表現是其厚度會(huì )下降，而這個現象會(huì )反過來影響壓縮力，因此在有些電堆組裝的設計中，加入了自適應或者可調節壓縮力的裝置。

流場結構：

GDL用的可能是碳紙或者無紡布，當受到壓縮時，GDL發生的形變會(huì )使流場結構受到改變，從而對電堆性能產生影響，尤其是有較好彈性的無紡布。

壓緊力優化

因此需要利用期望函數等級（desirability funcition）來預測出其最優設計。關于壓緊力優化的研究有很多，主要的焦點在于在保證壓緊力達到最小壓緊力的前提下，如何平衡孔隙率和接觸電阻。

4. 主要研究方向：

目前電堆組裝技術主要有以下四個研究方向：

1、最優化伺服壓力機，伺服壓裝機的壓力。

2、理解壓力對電堆各零部件及對電堆性能的影響。

3、對電堆組裝過程的評估和優化手段。

4、針對電堆組裝方案設計燃料電池電堆各零部件和提升電堆組裝效率。

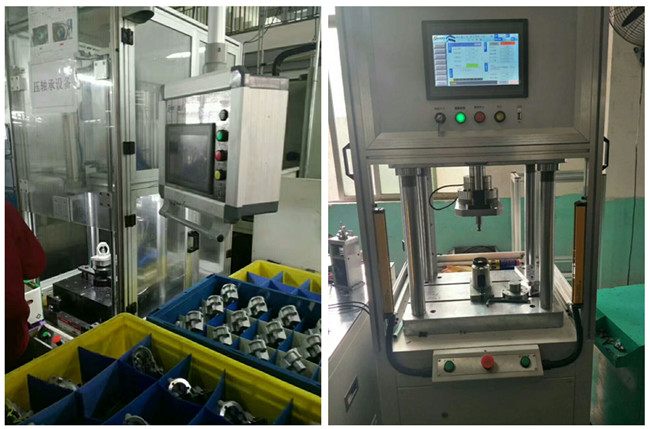

鑫臺銘東莞伺服壓力機優勢：

一、壓裝精度高：

1、位置定位精度達到±0.01mm（任意負載和速度）。

2、重復定位精度±0.005mm 。

3、壓力精度5‰。

二、品控檢測功能直觀可靠：

1、實時監控生產過程中的壓力、位移變化，采樣速度快，1000次/秒,2000次/秒。

2、多種判斷模式，自動判定壓裝產品是否合格，保障有效檢測。
