精密數控伺服電子壓力機技術方案
由鑫臺銘公司生產的精密數控伺服電子壓力機簡稱伺服壓力機或電子壓力機，其工作原理是由伺服電機驅動高精度滾珠絲桿進行精密壓力裝配作業，能夠在壓力裝配作用中實現壓裝力與壓入深度的全過程閉環控制，從而實現在線質量管理的精密壓裝。
1、設備規格與技術參數：

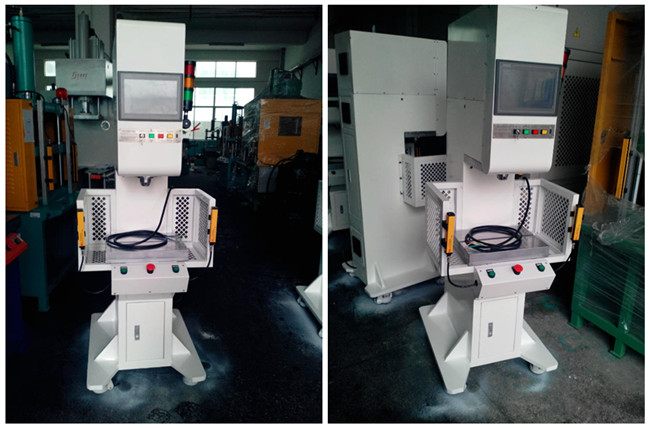

設 備 名 稱： XSC-5000-200-3 伺服電子壓力機
外 形 尺 寸：落地式地面距工作臺高為900mm
工作臺面尺寸：420mm（左右）*410mm（前后）
最 大 開 口：500mm
喉 深：250mm
最 大 行 程： 200mm
模柄尺寸：Φ16（﹢0.05～﹢0.1）深30四周距模頭下平面12位置均開4×M8通孔
最 大 壓 力：5000Kgf
壓力允許范圍：50—5000Kgf
壓力設定單位：0.1Kgf
設 備 功 率： 2.9KW
工 作 電 壓： 三相AC380V，50HZ
顯 示 器：10吋彩色
I/O 接 口： USB2.0
I/O開關電源： 提供內置DC24V電源（2.5A）
程 序： 可存儲100套應用程序
位置定位精度：<0.01mm
壓 裝 速 度：0.1-35mm/s
快 進 速 度：0-100mm/s
保 壓 時 間：0-99S
壓 力重復 精 度：≤ 1‰
2、設備功能與特性：
伺服電子壓力機由伺服馬達驅動精密絲缸實施精密壓裝作業；
壓閉裝模式：
1）恒定壓裝速度，設定精確位置停止；
2）恒定壓裝速度，設定精確壓力停止；
3）恒定壓裝速度，設定精確位移停止；
環保、節能、安全：通過交流伺服電機驅動電子壓力能提供潔凈的工作環境。電子壓力機和氣壓、液壓設備相比節能80%，為了確保安全，電子壓力機設置了故障保護電路，可選擇安全光柵與I/O接口通迅。
質量判定功能：在線質量檢測功能，確保產品質量；取樣點可自由設定（5點）。
參數報表儲存功能：通過USB接口連接,壓裝作業數據結果能有序的儲存在U盤。以確保產品數據的可追溯性，有效控制生產質量。
觸摸式控制屏：人機界面是清晰的大屏幕液晶觸摸屏，提供了友好的人機對話功能。
自 診 斷 能：設備發生故障，電子壓力機能顯示錯誤信息，并提示解決方案，方便很快找出問題并解決。
多功能1/O通迅接口：通過該接口可以與外部設備通迅，方便全自動化的整合；
3、設備基本操作：
1) 參數設置狀態，雙手按下兩只按鈕，壓力頭慢速滑行，當釋放任一按鈕,壓力頭保存在當前位置,繼續按下,壓頭繼續滑行.當同時釋放兩只按鈕時,壓力頭慢速滑行
回原位。
2) 運行狀態下,作為設備啟動觸發信號,為了確保安全和適宜用于不同的生產需求，啟動模式分為以下三種：
A：雙手觸發啟動，為確保操作者的人身安全，在加裝光柵保護的工作環境下，將電子壓力機設置為雙手觸發啟動模式，在1秒時間內雙手同時按下啟動按鈕，電子壓力機自動啟動并完成一個工作循環；
B：雙手持續啟動，為確保操作者的人身安全，在沒有外加光柵保護的工作環境下，將電子壓力機設置為雙手持續啟動模式，在1秒時間內雙手同時按下啟動按鈕并長按按鈕，直到完成一個工作循環，如果在壓裝程中釋放任一按鈕電子壓力停在當前位置，并報警；
C：?jiǎn)窝h(huán)壓裝模式；采用A、B啟動模式，每啟動一次設備完成一個工作循環，此模式適用于零部件的壓裝連接；
D：往復循環試驗模式；使用此模式必須關閉B啟動模式功能，在此模式下按下左按鈕設備開始啟動往復完成同一壓裝程序，按下右按鈕時完成循環壓裝作業，此模式適用于產品疲勞試驗；
3）壓力校準模式下，按下左按鈕壓力頭向下寸動，按下右按鈕向上寸動。
緊急停止: 在任何狀態下作為緊急停止用,在發生緊急情況下,按下急停按鈕,設備將處于暫停狀態,設備無法進入下一步動作,只有人工逆時針旋轉按鈕,讓按鈕釋放后才能正常運行。
4、基本參數設置說明：
1 程序號 即程序代碼或程序名，每一組程序對應的唯一標識。在運行狀態下的首頁中可以選擇0—99任一程序號運行或參數設置。在其它狀態或模式下不能進行選擇操作。
2 壓裝模式 程序模式為運行時的動作模式，必須在設置界面才能選擇
系統有三種壓裝模式供選擇：
1）恒定壓裝速度，設定精確位置停止；
2）恒定壓裝速度，設定精確壓力停止；
3）恒定壓裝速度，設定精確位移停止；
4 當前位置 顯示壓力頭當前相對設備機械原點所在位置。
5 當前壓力 顯示當前壓力值。
6 工作原點 壓裝程序的工作原點設定值，即每完成一個工作循環后，返回的位置，合理的設置工作原點，能有效提高工作效率。在參數設置狀態下可以對該參數進行設置。
7 開始位置 壓裝過程中，壓力頭開始壓裝的起始位置，即表示，壓力頭從快速狀態進入慢速壓裝狀態。
8 壓裝終點 在“恒定壓裝速度，設定精確位置停止”模式中，壓裝終點的設定值。
9 快進速度 壓力頭在快速行程中的速度的設定值;
10 控測速度 壓力頭接即將接觸負荷時的探測速度的設定值;
11 保壓時間 壓力頭壓裝工件的保壓時間的設定值；
12 接觸力 壓裝過程中的區域范圍內的最小接觸力設定值；
13 壓裝力 壓裝過程中的最大允計壓力設定值；
14 質量判定開關 選擇OK/NG判定功能的開關，當選擇此功能時，壓裝過程中將對壓結果進行質量判定，并有相應的信號輸出。關閉此功能時，默認壓裝質量為合格。
15 終止壓力 在“恒定壓裝速度，設定精確力停止”程序模式，設定精確壓裝停止力；
16 壓裝位置 在“恒定壓裝速度，設定精確位置停止”程序模式下，設定壓裝下限位置。
5、運行狀態和作業數據說明：
1 運行信息提示框 顯示當前壓力機的工作狀態：
1）“程序不完整，請選擇完整程序或重新設置程序參數”
2）“請按下雙手按鈕啟動電子壓力機
3）“快速行程中”
4）“壓裝過程中”
5）“保壓中”
6）“返回中”
7）“急停按鈕動作，請釋放急停按鈕”
8）“外部急急停按鈕動作，請釋放急停按鈕”
9）“外部光柵動作”
2 生產量 顯示當前累計的生產數量，可通通過右邊清零按鈕清除數據；
3 壓裝質量 顯示當前壓裝結果的結果，
1) 運行中
2) NG
3) OK
4 合格生產量 統計當前生產的合格累計數量，生產量清零后，該數據自動清零；
5 不良生產量 統計當前生產的不合格累計數量，生產量清零后，該數據自動清零；
6 合格率 統計當前合格生產量的合格率，生產量清零后，該數據自動清零；
7 壓裝時間 當前壓裝過程中所需的總的壓裝時間
8 累計生產量 統計累計的生產量，可通通過右邊清零按鈕清除數據；
9 終止位置 當前壓裝作業終止的位置，
10 終止壓力 當前壓裝作業的終止時的壓力值；
11接觸力位置 當前壓裝作業中壓力頭接觸到壓力時的位置；
12 最小壓力 OK/NG叛定功能開啟狀態下，在開始檢測位置到終止位置之間檢測到的最小壓力，當此功能關閉時，顯示“功能關閉”；
13最大壓力 當前壓裝作業中檢測到最大壓力。
14待機時間 當前壓裝與之前壓裝之間的間隔時間
15工作時間率 當前壓裝作業所需時的比率
16壓裝時間累計 設備歷史壓裝累計時間，可能通過右邊“清零”按鈕清零。
17待機時間累計 設備歷史待機累計時間，可以通過右邊“清零”按鈕清零。
18工作時間率 歷史工作時間率。
6、插接板各接口功能如下：
USB1 取樣資料存儲接口
USB2 人機屏編程接口
I/O-SYS 多功能通迅接口（備用）.
COM RS232通迅接口（備用）
BU BOX 按鈕盒插口
FIXTURE 夾具信號插口
LIGHT CURTAIN 安全光柵
24小時 客服如果您對以上精密數控伺服電子壓力機感興趣或有疑問，請點擊聯系我們網頁右側的在線客服，或致電：400-6626-500，鑫臺銘——您全程貼心的采購顧問。
