河北伺服壓力機應用曲線判定壓力位移

來源：鑫臺銘時間：2020-12-04 11:21瀏覽次數：- | 分享加入收藏

隨著科技的發展，國內壓裝機技術得到迅速提高。鑫臺銘河北伺服壓力機控制系統設計，以適應壓裝的高精度、可靠性生產要求，在伺服壓力機控制系統工作原理的基礎上，以軸承壓裝機為研究對象，對壓裝信號監測、分析、處理以達到壓裝過程的精確控制，提高軸承的生產效率。鑫臺銘河北伺服壓力機控制器實現控制過程的數據傳輸；液晶觸摸屏作為用戶操作界面，實現壓入壓力值、位移值的設定、顯示壓裝過程中位移與壓力變化曲線，壓裝過程壓力變化監測。

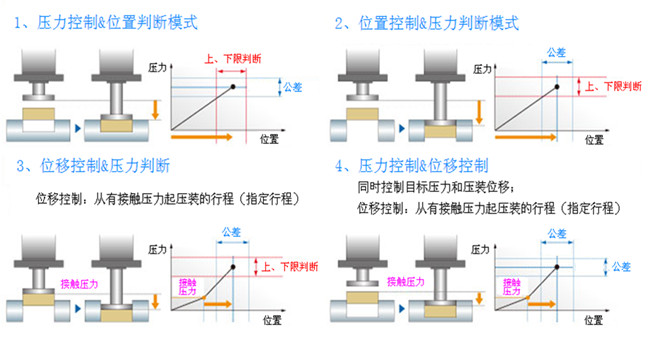

伺服壓裝機壓裝過程：A階段表示壓機壓頭剛好與零件或者壓裝輔具接觸，B階段表示壓機把零件已經壓裝到位，但是從壓裝壓力-壓裝位移圖上可以看出來，零件壓裝到位后，位移不再變化，而壓裝壓力在不斷地增大，在這種情況下，如果壓裝壓力超過零部件承受的壓力，存在壓潰零部件風險，特別是變速器軸承的壓裝過程。在這種情況下，采取措施對壓裝過程進行控制，保證產品零部件裝配質量。

伺服壓力機曲線判斷：

1、多種判斷框，可任意選擇調用。

2、包絡(luò )線功能，進行智能判斷。

3、OK/NG判斷結果自動導入到PLC。

4、壓力/位置范圍根據具體需求調整。

5、工藝曲線自動保存，并根據OK/NG保存到不同的文件夾。文件名可為時間或條形碼。

鑫臺銘河北伺服壓力機帶有位置編碼器，伺服系統自己完成電流環、位置環、速度環的封閉控制，是及其準確的，當其不能實現封閉控制時就會(huì )伺服報警。伺服壓力機采用光柵尺和伺服電動缸加限位開關(即：伺服位置編碼器)控制位置。

1、光柵尺的，是伺服壓機控制器讓伺服電機按設定速度一直轉，同時不斷采集光柵尺的位置信息，位置信息到達位置設定值時，控制器立即給伺服電機發命令停轉，因為時間差、伺服脈沖在緩存器里的累積效應、慣性減速等因素，電機真正停下來時已經遠遠超出了位置設定值，這時候工件已經壓超差了！電機回退到光柵尺位置設定位置也是無意義的，而且高速時還有震蕩產生。

2、伺服位置編碼器的，是伺服壓機控制器把位置目標告訴伺服驅動器，伺服驅動器控制伺服電機按預設速度轉動，伺服驅動器內部高速校驗位置編碼器信息，自己控制減速，位置超差時伺服驅動器自動加大或削弱電流保證位置目標。這個過程中如果有機械震蕩，伺服驅動器會(huì )自動啟動抑制程序保證位置精確。

伺服壓力機歷史曲線：

1、導入歷史曲線以及判斷框。

2、可同時導入多條曲線。

3、鼠標捕捉曲線點。

4、進行時域分析和數據抓取。

如何解決伺服壓力機的壓力位移？伺服壓力機的異常一般反映在以下三個方面：傳感器、放大器單元和系統設定故障，因此，維護過程主要分為三個步驟。

1、檢查系統設置：工作站中的顯示屏顯示執行器的行程為10mm，正常情況應為50mm，因此需要考慮系統，如果設置有問題，則需要重置系統。將執行器的行程重置為+50mm后，它位于工作站中，顯示板上的顯示值仍然不正確，因此認為重新定動系統可以解決問題。

2、檢查傳感器：由于張力測試機系統是閉環系統，因此在判斷系統哪個部分出現故障之前須先斷開系統。該循環使系統成為一個開環系統。如果傳感器信號正常，則斷開傳感器的反饋信號，在重復幾次之后，傳感器的反饋數據被測量為線性變化線，并且判斷傳感器。

3、檢查放大器單元：修理傳感器的故障后，現在需要檢查放大器單元是否正常。先斷開放大器單元系統的輸出信號。取下輸出接線，通過工作站向放大器單元添加直流輸入信號，然后測量放大器，重復幾次后，放大器單元的輸出信號線性變化，確認放大器單元是否正常。

河北伺服壓力機在線路板壓接上的應用河北伺服壓力機在線曲線顯示與質量判定
