鑫臺銘電機定子、轉子、端子伺服壓裝機、伺服壓力機。鑫臺銘伺服壓力機在對電機定子、轉子、端子的壓入過程中，實時顯示當前壓裝位置、壓裝力值，并及時準確的判斷過盈量是否大小合適，同時實時顯示出整個力與位移的壓裝曲線，完美的解決了傳統壓機只能壓入不能檢測、試驗機效率低不能批量生產的弊端；設備整體結構均通過加強設計，剛性遠超出一般普通壓機標準，采取了整體防塵設計。系統經過運算將壓裝過程數據自動保存于工業電腦內。
案例：汽車馬達轉子軸承壓裝。
電機轉子的入軸是以控制過盈量或者對軸沖壓厘士（也叫防轉筋）的方式保證嵌入抗扭轉強度，由于機械加工的誤差，過盈量和厘士太大或者太小都會(huì )影響轉子、換向器與軸的扭轉強度，力比格伺服壓力機可以保證檢出影響扭轉強度、判斷出硅鋼片厚度超差的不合格品，做到產品的零缺陷。
對于準確壓裝到靠緊卡簧位置停止的裝配由于軸長度公差的原因很難統一，每個工件的壓裝位置都應該不相同；普通壓床的固定位置壓裝，壓力機，出現的問題是電機運轉時有軸向位移，影響電機的運行噪音和平穩性，伺服壓力機可通過壓力突變時停止，做到緊貼卡簧位，提高產品質量。
對于含油軸承的普通壓床壓裝有脫落和出現裂紋的風險，力比格伺服壓力機通過壓力在線檢測將存有風險的產品分選出來，發現潛在質量風險。

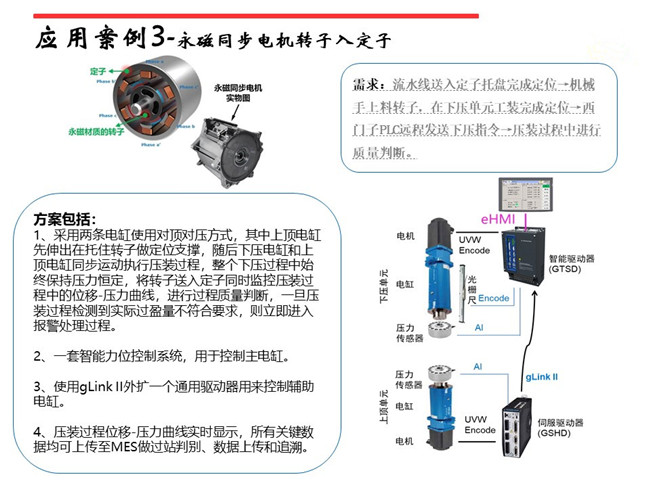

案例：永磁電機轉入定子。
方案包括：
（1）采用兩條電缸使用對頂壓的方式，其中上頂電缸先伸出再拖住轉子做定位支撐，隨后下壓電缸和上頂電缸同步運動執行壓裝過程，整個壓裝過程中始終保持壓力恒定，將轉子送入定子同時監控壓裝過程中唯一與壓力的曲線，進行質量判斷。一旦壓裝過程中檢測到實際過盈量不符合要求，則立即顯示NG報警處理過程。
（2）采用工業平板電腦控制程序，可實現雙曲線實時顯示及儲存調取數據?？刹迦險SB導出所有壓裝數據，實現很好的追溯。
需求：流水線送入定子托盤完成定位→機械手上料轉子，在下壓?jiǎn)卧ぱb完成定位→伺服運動控制板卡發送下壓指定→壓裝過程中進行質量判斷。
工藝過程：以轉子軸壓入鐵芯為例，使用位置模式，將電機轉子軸垂直壓入轉子鐵芯，經歷快速下壓→快接觸到產品轉慢速探測→接觸到產品慢速壓裝→壓裝到位四個階段
技術指標：壓裝行程40mm，節拍要求5S。需要保證壓入深度誤差控制在0.02mm的范圍內，并能檢測出NG產品并剔除，實現雙曲線在線品質檢測。
伺服壓力機由伺服馬達驅動精密滾珠絲杠實施精密壓裝作業。
設備功能與特性:
1、根據客戶要求，可以設置不同的壓機模式（后有詳細介紹），滿足客戶多樣化需求。
2、多級制動速度分離，安全高效。
3、使用高精度傳感器，實時讀取數據，輸出曲線，高效快捷，直觀形象。誤差范圍（+/-0.001mm，+/-1kg）
4、自動記錄數據，可以做到每個產品定點追蹤，方便統計數據。
5、自動分析產品受力曲線，判斷產品優劣。
6、多級急停預警機制，安全可靠。
7、根據生產需求，配置不同類型的壓機參數。
8、壓機程序有密碼保護模式，防止無關人員擅自修改參數。
9、實時信號輸出，做到人性化服務，方便人員操作。
壓裝模式:
1)恒定壓裝速度，設定精確位置停止;
2)恒定壓裝速度，設定精確壓力停止;
3)恒定壓裝速度，設定精確位移停止;
環保、節能、安全:
通過交流伺服電機驅動電子壓力能提供潔凈的工作環境。電子壓力機和氣壓、液壓設備相比節能80%，為了確保安全，電子壓力機設置了安全防護電路。
質量判定功能:
在線質量檢測功能，確保產品質量;取樣點可自由設定(5點)
參數報表儲存功能:
通過USB接口連接,壓裝作業數據結果能有序的儲存在U盤。以確保產品數據的可追溯性，有效控制生產質量。
觸摸式控制屏:
人機界面是清晰的大屏幕液晶觸摸屏，提供了友好的人機對話功能。
自診斷能:
設備發生故障，電子壓力機能顯示錯誤信息，并提示解決方案，方便很快找出問題并解決。
多功能1/0通迅接口:
通過該接口可以與外部設備通訊，方便全自動化的整合;
設備優勢：
一、精確控制位移和壓力。
實現精確的位移和壓力控制，不需要硬限位和精密工裝。采用工業平板電腦控制程序，可實現雙曲線實時顯示及儲存調取數據?具備自動補償功能，實現油壓機無法實現的壓裝控制。
二、品質優化壓裝，除去不良。
在線裝配質量管理技術，實時去除不良品?根據具體產品要求，指定最優化的壓裝過程。
三、應用數據分析，一機多用。
具體完整、精確的作業過程記錄、分析功能?可以實現一機多用、柔性組線和遠程設備管理。
電機壓裝對汽車電機、馬達質量管控提供了有力保證；汽車所有使用的小馬達在追求高可靠性的同時，運動部件的噪音控制也是很有學問，一個小微電機性能是否優越，體現在從設計、沖片、壓裝入軸、繞線、平衡檢測與修正等等每一個環節，每道工序都做到有據可依才能達到預期的效果，產業升級、產品升級、提高質量乃至中國創(chuàng )造不是一句話可以解決的，需要有為之服務的裝備和可以控制質量的手段，因此鑫臺銘伺服壓力機幫助電機企業提高產品質量，提高企業競爭力提供有力的支持。
