5G陶瓷介質濾波器的生產工藝流程

來源：鑫臺銘時間：2020-04-29 13:31瀏覽次數：- | 分享加入收藏

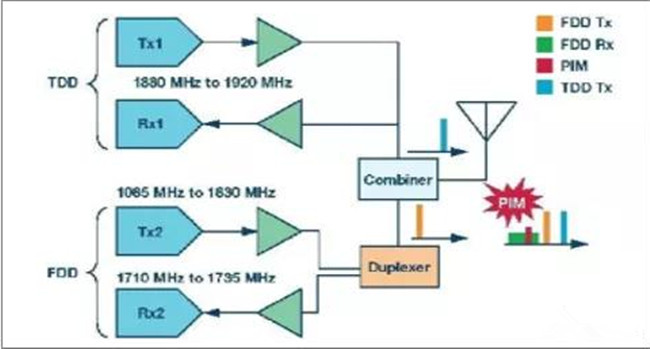

射頻器件是基站的核心設備之一，射頻器件主要包括濾波器、雙工器、塔頂放大器、合路器等幾大類。濾波器是一種兩端口網絡(luò )，信號從輸入端口進入，經過濾波器網絡(luò )作用，濾除雜波，然后信號從輸出端口輸出，它的選擇特性是由系統要求決定。濾波器的性能優劣往往直接影響整個通信系統的性能指標。陶瓷介質濾波器具備高介電常數、高Q值、低損耗、體積小、重量輕、成本低、抗溫漂性能好等特點。

5G產業正在如火如荼的高速發展，基站的建設也非常迅猛，而每個基站上都會(huì )用到眾多的濾波器。這種濾波器通常都是以陶瓷材料為主，加工陶瓷濾波器的方法目前基本上都還處于探索階段，只有少數幾個廠家已經開始小批量生產。今天鑫臺銘小編就帶大家來探討一下5G陶瓷介質濾波器的生產加工方法。

1.陶瓷粉體噴霧造粒---粉體制備過程

將介質陶瓷粉體與助劑按一定比例配料，經過球磨混料，烘干過篩后，在燒結爐中高溫預燒一定時間，去除粉體雜質，然后在預燒料中加入單體、交聯劑和溶劑等，經過磨砂機球磨獲得陶瓷漿料，在噴霧造粒機中進行霧化和干燥，干燥好的粒子即為流動性較好的球狀團粒。

2.干壓成型

根據所需成型產品型號選用與之相對應的料粉、模具及機臺，利用干壓成型的原理將料粉加工成具有特殊機械尺寸的陶瓷塊。

3.燒結成型

將通過干壓成型得到的產品放入 1000 度以上的高溫燒結爐中燒結，從而得到高 Q 值、低溫度系數的介質基體。

4.CNC精雕/水磨

采用CNC數控機床進行磨削，精確陶瓷介質基體的尺寸精度，或放入水磨機內去毛刺。

5.金屬化

對燒結后基體進行金屬化（浸銀/滴孔/噴銀）作業，包括銀漿濃稠度確認、金屬化后半成品外觀（無粘連、無缺角、缺銀等）、特性（Q 值）、銀層附著力確認。

將金屬化后產品通過燒銀爐高溫加熱，燒成固狀的可導電銀層。利用網絡(luò )分析儀對產品的 Q 值特性進行測試。

6.焊錫印刷

陶瓷介質塊背面焊錫印刷，將PCB板通過夾具與介質塊進行固定，并將車制鍍銀的銅柱植入介質濾波器輸入/輸出端。

7.組裝調試

根據制造式樣書要求確認材料、錫膏型號后，對部件（基體，PCB，PIN 等）進行組裝；并進行調試。

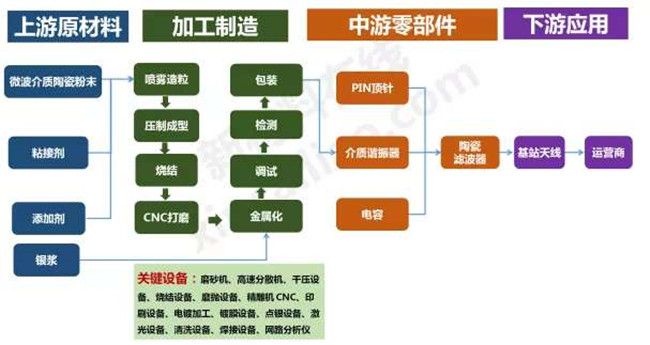

5G陶瓷濾波器生產工藝：

1、配料：根據配方不同，設定不同原材料配比；

2、混料：將配料稱重放入混料設備進行混合；

3、烘干：將混料后的物料放入干燥箱烘干；

4、預燒：將干燥后的物料放到隧道爐預燒，溫度為：1000-1200度；

5、造粒：預燒后的物料加入粘合劑進行噴霧造粒，形成均勻的小顆粒；

6、壓型：小顆粒用模具干壓成所需形狀；

7、CNC加工：對于不能干壓成型的需要用CNC加工成型；

8、燒結：成型的物料通過1600-1800度燒結成型；

9、磨削：燒結后的胚胎進行雙面磨削成標準尺寸；

10、金屬化：用AS系列印刷銀漿，貫孔銀漿，浸漬銀漿或者噴涂銀漿進行金屬化；

11、電鍍：高端應用為了防止銀漿氧化，需要電鍍鎳加以保護；

12、激光電極：金屬化的電極通過激光進行加工成型，燒掉不需要的部分；

13、SPAN機加電極：金屬化電極通過數控機床將不需要的部分去除；

14、清洗烘干：將電極合格的產品進行清洗烘干；

15、組裝：合格的產品進行SMT加工；

16、調頻測試：通過調頻設備對產品進行調頻測試；

17、標識屏蔽：合格產品做標識并且貼屏蔽膜；

18、終測：對產品進行最終的合格測試；

19、包裝：合格產品進行包裝出貨。

陶瓷濾波器的生產技術的難點在于一致性，陶瓷粉體材料的配比制備、生產的自動化以及調試的良率和效率等都是濾波器生產的難點所在。以上只是主要的工藝流程，不同廠家略有不同。
